Quản Lý Nhiệt và Tản Nhiệt Hiệu Quả cho Hệ Thống LED Công Suất Cao

Đèn LED được ca ngợi vì hiệu suất năng lượng vượt trội, nhưng ít người biết rằng chỉ khoảng 30-40% điện năng tiêu thụ được chuyển hóa thành ánh sáng, phần còn lại (60-70%) biến thành nhiệt. Đây chính là lý do quản lý nhiệt trở thành yếu tố sống còn, đặc biệt đối với hệ thống LED công suất cao. Nhiệt độ quá cao không chỉ làm giảm hiệu suất phát quang mà còn rút ngắn đáng kể tuổi thọ đèn LED và thậm chí gây hỏng hóc vĩnh viễn.

Cơ Chế Sinh Nhiệt và Truyền Nhiệt trong Đèn LED

Để quản lý nhiệt hiệu quả, chúng ta cần hiểu rõ nhiệt được tạo ra và di chuyển như thế nào trong một hệ thống LED:

• Sinh nhiệt: Nhiệt chủ yếu được tạo ra tại lớp tiếp giáp P-N của chip LED khi dòng điện chạy qua. Dù hiệu suất cao, không phải tất cả điện năng đều chuyển thành photon ánh sáng.
• Truyền nhiệt: Nhiệt di chuyển từ chip LED ra môi trường bên ngoài thông qua ba cơ chế chính:
  • Dẫn nhiệt (Conduction): Nhiệt truyền qua vật liệu rắn tiếp xúc trực tiếp, ví dụ từ chip LED qua lớp nền (substrate), keo tản nhiệt, và bộ tản nhiệt.
  • Đối lưu nhiệt (Convection): Nhiệt truyền qua chất lỏng hoặc khí (không khí) đang chuyển động. Các cánh tản nhiệt được thiết kế để tối đa hóa diện tích tiếp xúc với không khí, tạo ra dòng đối lưu giúp tản nhiệt.
  • Bức xạ nhiệt (Radiation): Nhiệt phát ra dưới dạng sóng điện từ. Bề mặt tản nhiệt màu đen hoặc có lớp phủ đặc biệt có thể tăng cường khả năng bức xạ nhiệt.

Tầm Quan Trọng Của Việc Quản Lý Nhiệt

Quản lý nhiệt không chỉ là một yếu tố kỹ thuật mà còn là yếu tố kinh tế và hiệu suất:

• Bảo toàn quang thông: Nhiệt độ cao làm giảm hiệu suất phát quang của chip LED, khiến đèn kém sáng hơn so với ban đầu. Điều này gọi là suy giảm quang thông.
• Kéo dài tuổi thọ: Tuổi thọ của đèn LED được định nghĩa là thời gian mà quang thông suy giảm đến một mức nhất định (ví dụ: L70 – ánh sáng còn 70% so với ban đầu). Mối quan hệ giữa nhiệt độ và tuổi thọ là nghịch đảo và hàm mũ: nhiệt độ tăng 10°C có thể giảm tuổi thọ đi một nửa.
• Duy trì màu sắc ổn định: Nhiệt độ ảnh hưởng đến nhiệt độ màu (CCT) của ánh sáng. Quản lý nhiệt kém có thể gây ra hiện tượng “color shift” – thay đổi màu sắc ánh sáng theo thời gian.
• Đảm bảo độ tin cậy: Nhiệt độ cao gây căng thẳng cho các linh kiện điện tử khác như driver LED và các mối hàn, dẫn đến hỏng hóc sớm.
• Tối ưu chi phí: Một hệ thống tản nhiệt hiệu quả giúp giảm chi phí bảo trì và thay thế, đồng thời duy trì hiệu suất năng lượng như mong muốn.

Các Yếu Tố và Phương Pháp Tản Nhiệt Hiệu Quả

Thiết kế tản nhiệt cho LED công suất cao đòi hỏi sự kết hợp của nhiều yếu tố và kỹ thuật:

• Vật liệu tản nhiệt (Heatsink Materials):

  • Nhôm (Aluminum): Phổ biến nhất do khả năng dẫn nhiệt tốt, nhẹ và dễ gia công (ép đùn, đúc).
  • Đồng (Copper): Dẫn nhiệt tốt hơn nhôm nhưng nặng và đắt hơn, thường dùng cho các ứng dụng yêu cầu tản nhiệt cực cao.
  • Gốm (Ceramic): Dẫn nhiệt tốt, cách điện, nhưng giòn và khó gia công.
  • Vật liệu composite: Kết hợp các vật liệu khác nhau để tận dụng ưu điểm của từng loại.

• Thiết kế Tản nhiệt (Heatsink Design):

  • Cánh tản nhiệt (Fins): Tối ưu hóa số lượng, hình dạng, độ dày và khoảng cách giữa các cánh để tăng diện tích bề mặt tiếp xúc với không khí và cải thiện luồng đối lưu.
  • Ống dẫn nhiệt (Heat Pipes) & Buồng hơi (Vapor Chambers): Sử dụng chất lỏng bên trong để truyền nhiệt cực nhanh từ điểm nóng đến toàn bộ tản nhiệt, rất hiệu quả cho việc tản nhiệt từ một nguồn nhiệt tập trung.
  • Kiểu dáng: Tản nhiệt trụ tròn, tản nhiệt dạng vây cá, tản nhiệt dạng module – tùy thuộc vào không gian và yêu cầu làm mát.

• Giao diện nhiệt (Thermal Interface Materials – TIMs):

  • Keo tản nhiệt (Thermal Paste): Điền đầy các khe hở siêu nhỏ giữa chip LED và tản nhiệt, loại bỏ không khí (dẫn nhiệt kém) để tăng cường truyền nhiệt.
  • Pad tản nhiệt (Thermal Pads): Dạng tấm, dễ sử dụng hơn keo nhưng thường có hiệu suất dẫn nhiệt thấp hơn.
  • Chất kết dính nhiệt (Thermal Adhesives): Vừa kết dính vừa dẫn nhiệt, thích hợp cho các ứng dụng cần sự chắc chắn.

• Quản lý luồng không khí:

  • Đối với hệ thống công suất rất cao, quạt (active cooling) có thể được sử dụng để tăng cường đối lưu, nhưng đi kèm với nhược điểm về tiếng ồn và tuổi thọ. Thiết kế khe thoát nhiệt hợp lý cho đối lưu tự nhiên (passive cooling) vẫn là ưu tiên hàng đầu.

• Kiểm soát nhiệt độ Driver:

  • Không chỉ chip LED mà driver cũng sinh nhiệt. Việc đặt driver ở vị trí thông thoáng và có tản nhiệt phù hợp cũng rất quan trọng.

Mô Phỏng và Phân Tích Nhiệt trong Thiết Kế LED

Trong thiết kế chuyên nghiệp, việc sử dụng các công cụ mô phỏng là không thể thiếu:

• Phần mềm mô phỏng: Các phần mềm như ANSYS Fluent, COMSOL Multiphysics, SolidWorks Flow Simulation, hoặc các công cụ chuyên biệt về nhiệt của LED (ví dụ: LED thermal analysis software) cho phép kỹ sư mô phỏng dòng nhiệt, phân bố nhiệt độ và dự đoán hiệu suất tản nhiệt trước khi chế tạo mẫu.

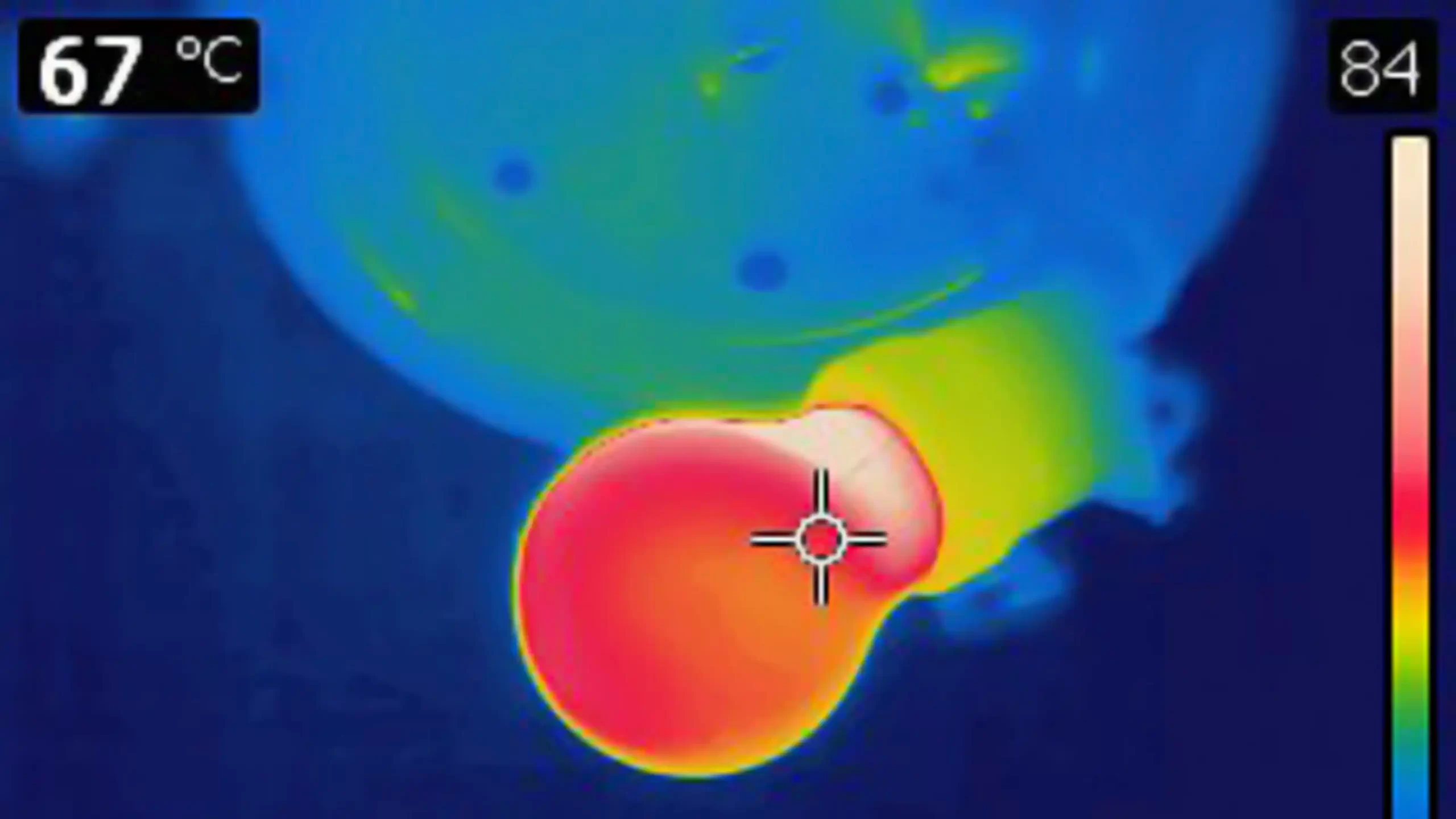

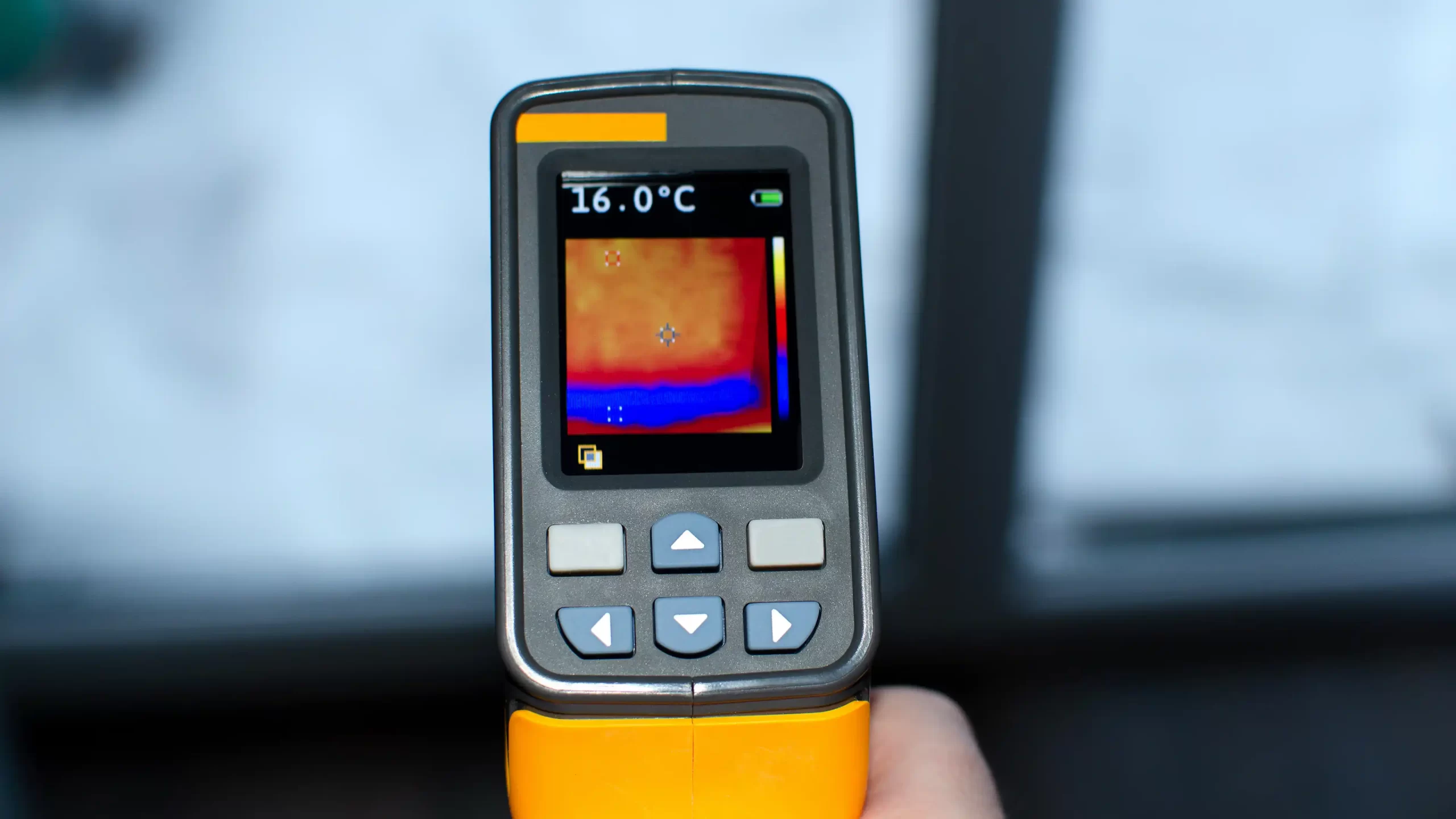

• Thử nghiệm thực tế: Sau khi mô phỏng, các mẫu thử nghiệm được kiểm tra trong phòng thí nghiệm để xác nhận kết quả lý thuyết, sử dụng camera nhiệt (thermal camera) và cảm biến nhiệt (thermocouple) để đo nhiệt độ tại các điểm quan trọng.

Ảnh Hưởng của Nhiệt Độ Lên Các Thông Số Quan Trọng Của LED

Hiểu rõ cách nhiệt độ tác động đến hiệu suất LED là chìa khóa để thiết kế tối ưu:

• Quang thông suy giảm (Lumen Depreciation): Đây là hiện tượng phổ biến nhất. Nhiệt độ càng cao, quang thông suy giảm càng nhanh.
• Chuyển dịch nhiệt độ màu (CCT Shift): Nhiệt độ cao có thể làm cho ánh sáng LED bị “đỏ hóa” hoặc “xanh hóa” so với nhiệt độ màu danh định.
• Giảm CRI (Color Rendering Index): Khả năng tái tạo màu sắc của đèn có thể bị ảnh hưởng tiêu cực khi chip LED hoạt động ở nhiệt độ cao.
• Hỏng hóc nhanh chóng: Nhiệt độ vượt quá giới hạn chịu đựng có thể gây ra lỗi vĩnh viễn cho chip LED hoặc các mối hàn.

Quản lý nhiệt không chỉ là một thách thức kỹ thuật mà còn là một nghệ thuật trong thiết kế đèn LED công suất cao. Một hệ thống tản nhiệt được thiết kế tốt sẽ giúp tối đa hóa lợi ích của công nghệ LED, mang lại hiệu suất vượt trội và tuổi thọ bền bỉ cho các ứng dụng từ chiếu sáng công nghiệp, đèn pha sân vận động đến chiếu sáng đô thị.
